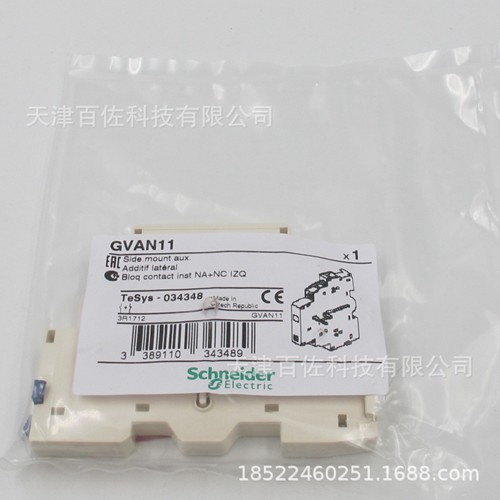

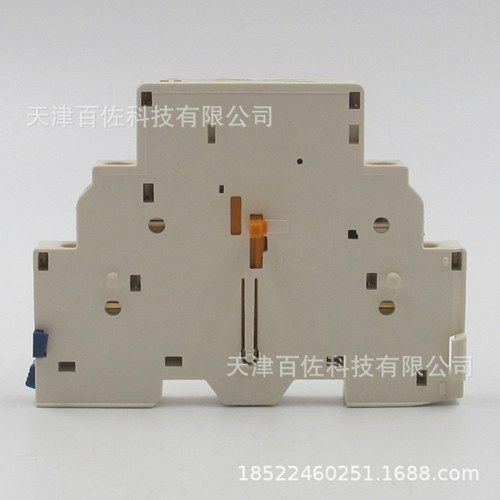

施耐德GVAN11

施耐德电动机断路器辅助触点

施耐德电动机断路器辅助触点的主要参数

产品系列： TeSys

产品短名： GVAN

产品类型： 辅助触点模块

产品适用范围： GV2ME GV2RT GV2L GV3P GV3L GV2LE GV2P

安装位置： 左侧

回路触点类型： 1 NO + 1 NC

接线能力： 螺栓紧固 1 电缆 1…2.5 mm²硬线 螺栓紧固 2 电缆 1…2.5 mm²硬线 螺栓紧固 1 电缆 0.75…2.5 mm²软线 不带 螺栓紧固 2 电缆 0.75…2.5 mm²软线 不带 螺栓紧固 2 电缆 0.75…1.5 mm²软线 带 螺栓紧固 1 电缆 0.75…1.5 mm²软线 带

额定绝缘电压 [Ui] ：600 V 符合 UL 508 690 V 符合 IEC 60947-1 600 V 符合 CSA C22.2 No 14

额定工作电压 [Ue]： 48...690 V AC 24...240 V DC

约定发热电流 [Ith]： 6 A

保护类型： GB2CB... 断路器 根据工作电流的额定 Ue <= 415 V GG

熔断器： 10 A

机械寿命： 100000 次

小开关电流 [Imin]： 5 mA

小开关电压： 17 V

额定操作功率(VA)： 300 VA 在…上 48 V AC-15 电气寿命: 100000 次 414 VA 在…上 690 V AC-15 电气寿命: 100000 次 500 VA 在…上 110…127 V AC-15 电气寿命: 100000 次 500 VA 在…上 500 V AC-15 电气寿命: 100000 次 650 VA 在…上 440 V AC-15 电气寿命: 100000 次 720 VA 在…上 230…240 V AC-15 电气寿命: 100000 次 850 VA 在…上 380…415 V AC-15 电气寿命: 100000 次 额定操作功率 (W) 120 W 在…上 240 V DC-13 电气寿命: 100000 次 140 W 在…上 110 V DC-13 电气寿命: 100000 次 140 W 在…上 24 V DC-13 电气寿命: 100000 次 180 W 在…上 60 V DC-13 电气寿命: 100000 次 240 W 在…上 48 V DC-13 电气寿命: 100000 次

紧固扭矩： 1.4 N.m 通过 螺栓紧固

高度： 89 mm

宽度： 9.3 mm

深度： 66 mm

产品重量： 0.05 kg
